Apache Flink 进阶教程（3）：Checkpoint 的应用实践¶

1 Checkpoint 与 state 的关系¶

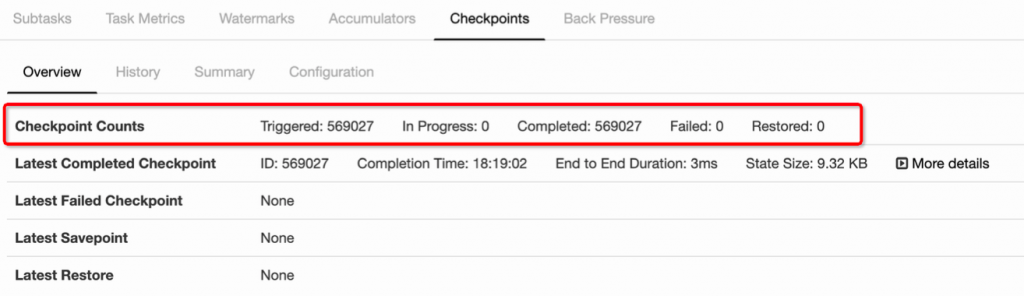

Checkpoint 是从 source 触发到下游所有节点完成的一次全局操作。下图可以有一个对 Checkpoint 的直观感受，红框里面可以看到一共触发了 569K 次 Checkpoint ，然后全部都成功完成，没有 fail 的。

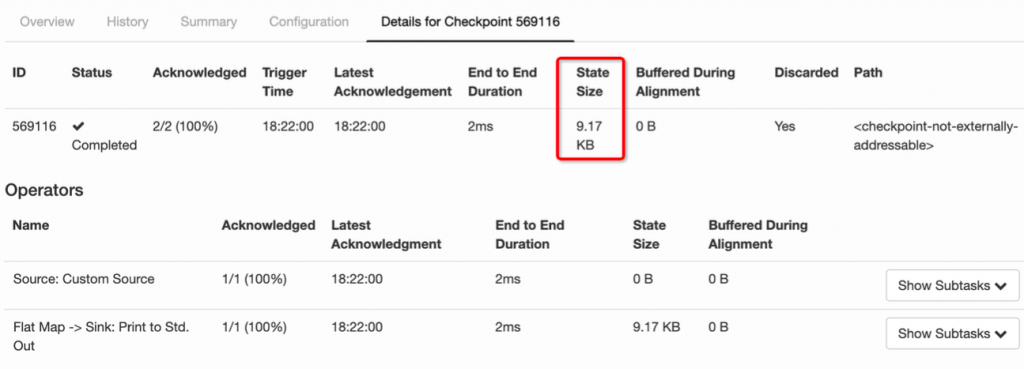

state 其实就是 Checkpoint 所做的主要持久化备份的主要数据，看下图的具体数据统计，其 state 也就 9kb 大小。

2 什么是 state¶

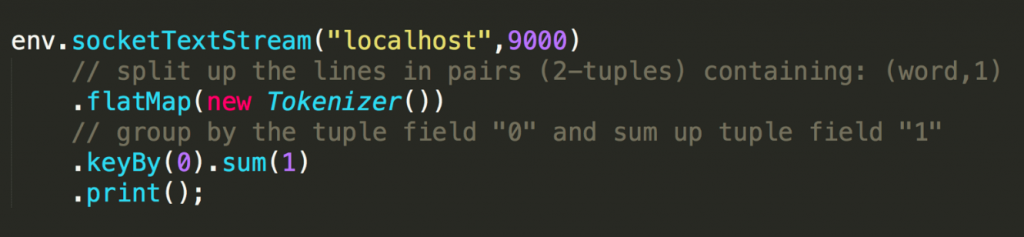

我们接下来看什么是 state 。先看一个非常经典的 word count 代码，这段代码会去监控本地的 9000 端口的数据并对网络端口输入进行词频统计，我们本地行动 netcat ，然后在终端输入 hello world ，执行程序会输出什么？

答案很明显，

那么问题来了，如果再次在终端输入 hello world ，程序会输入什么？

答案其实也很明显，

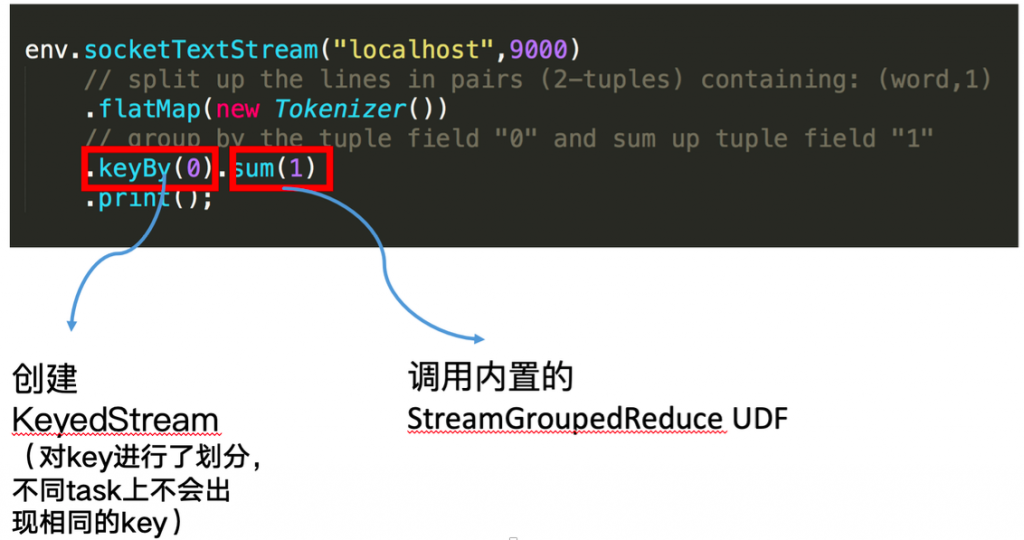

回顾一下刚才这段 word count 代码。 keyby 接口的调用会创建 keyed stream 对 key 进行划分，这是使用 keyed state 的前提。在此之后， sum 方法会调用内置的 StreamGroupedReduce 实现。

2.1 什么是 keyed state¶

对于 keyed state ，有两个特点：

只能应用于 KeyedStream 的函数与操作中，例如 Keyed UDF ， window state
keyed state 是已经分区或划分好的，每一个 key 只能属于某一个 keyed state

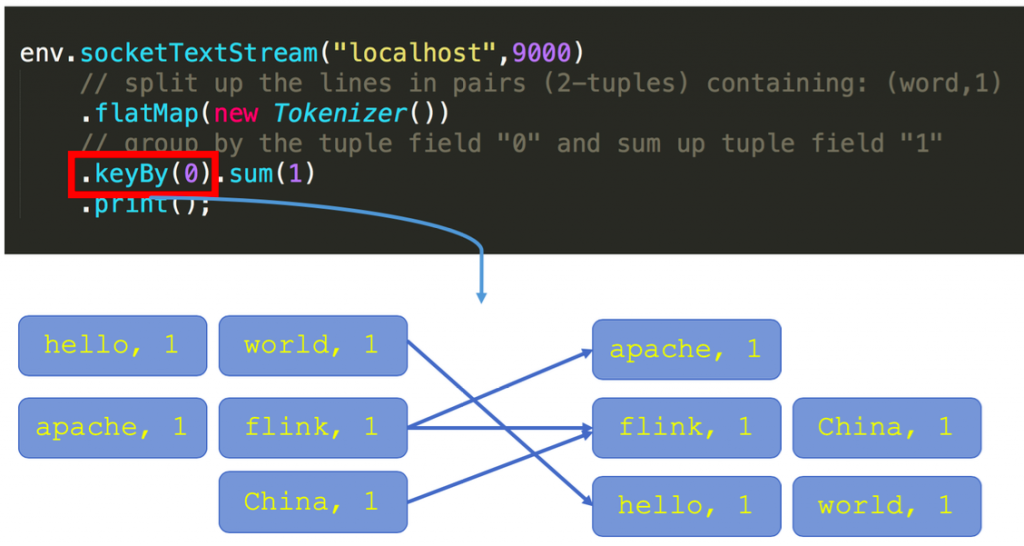

对于如何理解已经分区的概念，我们需要看一下 keyby 的语义，大家可以看到下图左边有三个并发，右边也是三个并发，左边的词进来之后，通过 keyby 会进行相应的分发。例如对于 hello word,hello 这个词通过 hash 运算永远只会到右下方并发的 task 上面去。

2.2 什么是 operator state¶

又称为 non-keyed state ，每一个 operator state 都仅与一个 operator 的实例绑定。
常见的 operator state 是 source state ，例如记录当前 source 的 offset

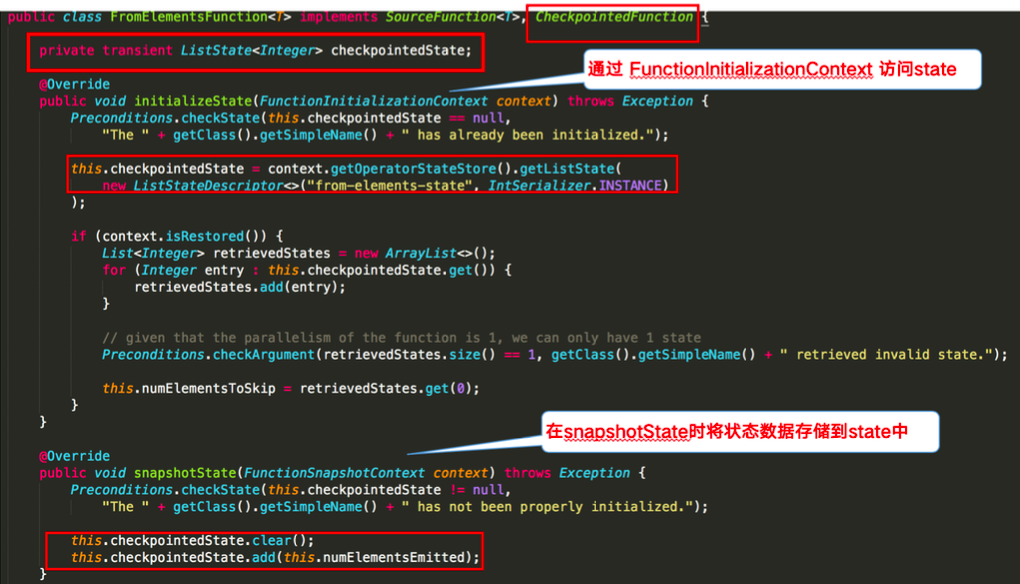

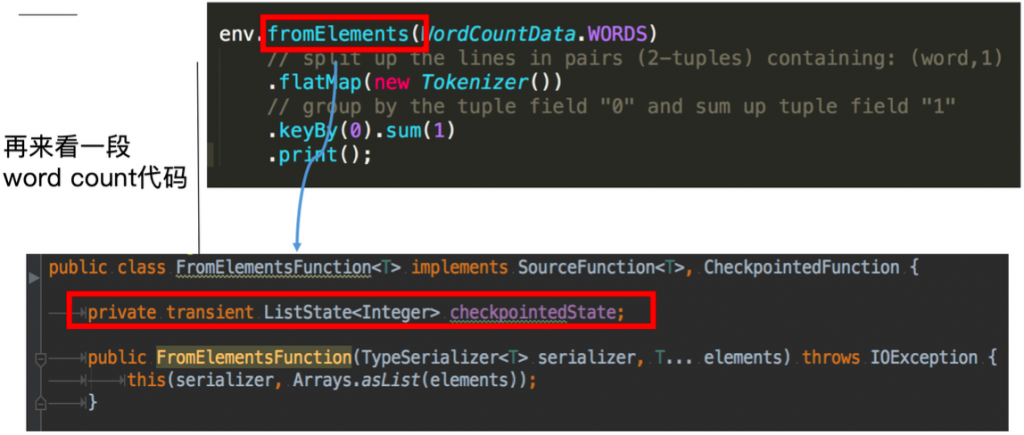

再看一段使用 operator state 的 word count 代码：

这里的

除了从这种分类的角度，还有一种分类的角度是从 Flink 是否直接接管：

Managed State ：由 Flink 管理的 state ，刚才举例的所有 state 均是 managed state
Raw State ： Flink 仅提供 stream 可以进行存储数据，对 Flink 而言 raw state 只是一些 bytes 在实际生产中，都只推荐使用 managed state ，本文将围绕该话题进行讨论。

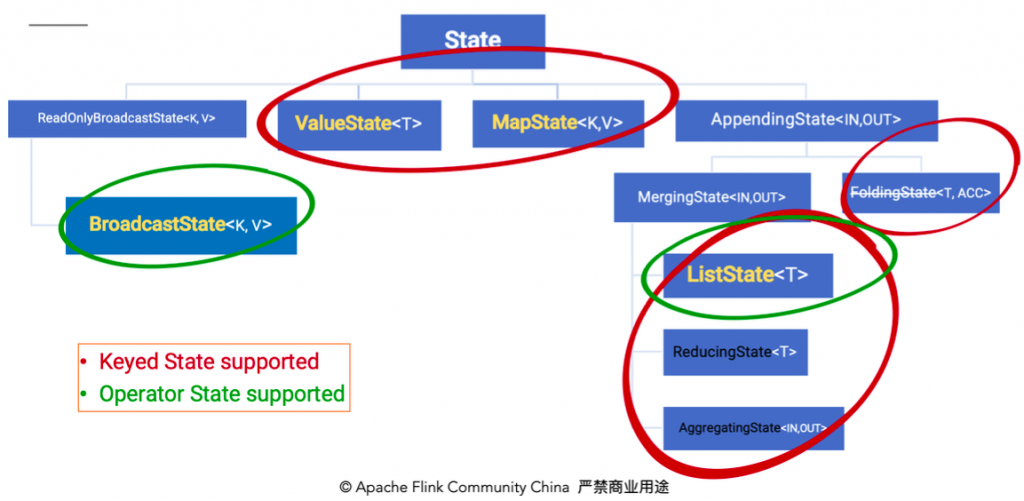

3 如何在 Flink 中使用 state¶

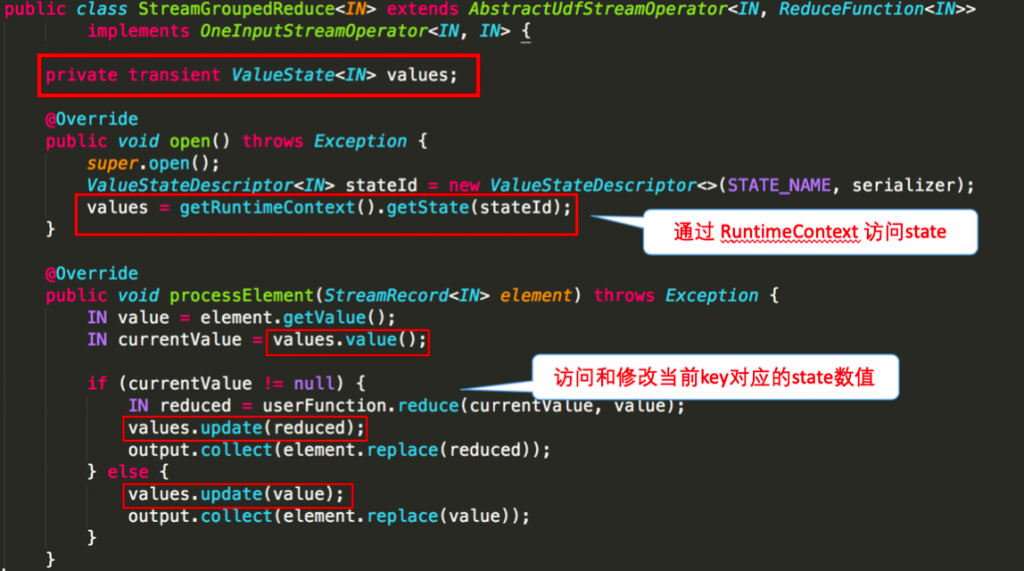

下图就前文 word count 的 sum 所使用的

下图则对 word count 示例中的

4 Checkpoint 的执行机制¶

在介绍 Checkpoint 的执行机制前，我们需要了解一下 state 的存储，因为 state 是 Checkpoint 进行持久化备份的主要角色。

4.1 Statebackend 的分类¶

下图阐释了目前 Flink 内置的三类 state backend ，其中

而

对于

支持异步 Checkpoint （默认）：存储格式 CopyOnWriteStateMap
仅支持同步 Checkpoint ：存储格式 NestedStateMap

特别在 MemoryStateBackend 内使用

对于

4.2 Checkpoint 执行机制详解¶

本小节将对 Checkpoint 的执行流程逐步拆解进行讲解，下图左侧是 Checkpoint Coordinator ，是整个 Checkpoint 的发起者，中间是由两个 source ，一个 sink 组成的 Flink 作业，最右侧的是持久化存储，在大部分用户场景中对应 HDFS 。

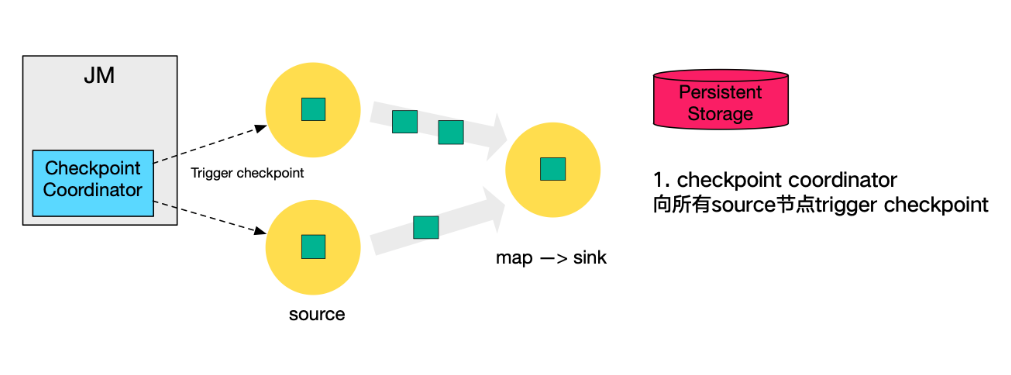

第一步， Checkpoint Coordinator 向所有 source 节点 trigger Checkpoint 。

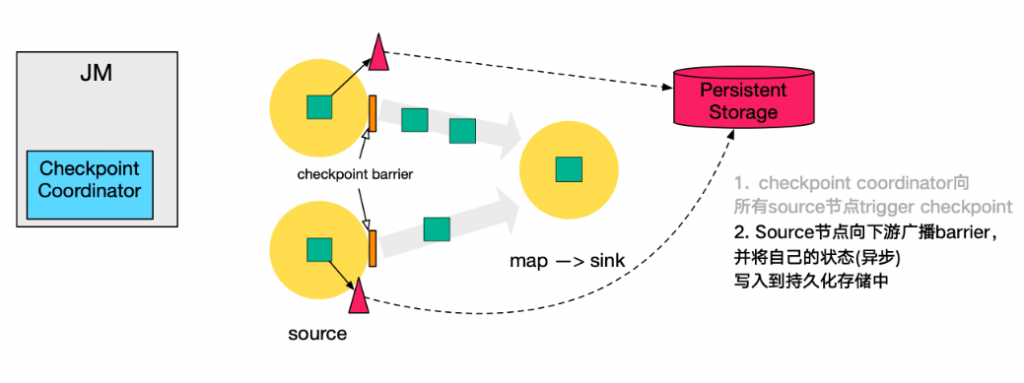

第二步， source 节点向下游广播 barrier ，这个 barrier 就是实现 Chandy-Lamport 分布式快照算法的核心，下游的 task 只有收到所有 input 的 barrier 才会执行相应的 Checkpoint 。

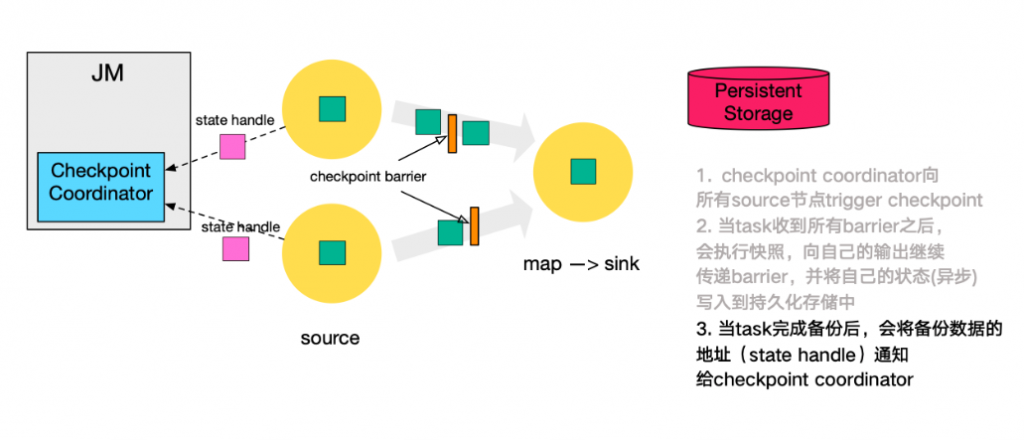

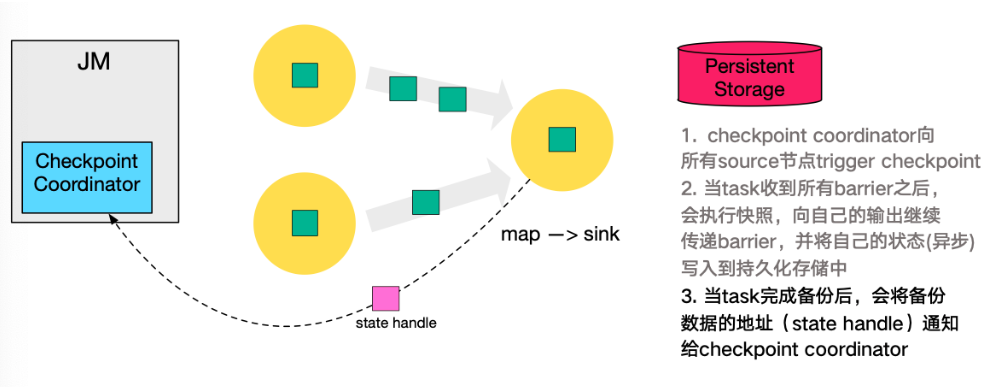

第三步，当 task 完成 state 备份后，会将备份数据的地址（ state handle ）通知给 Checkpoint coordinator 。

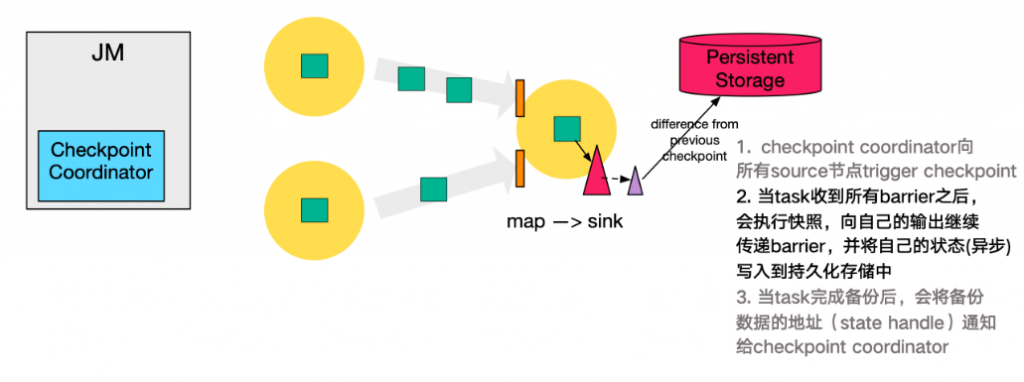

第四步，下游的 sink 节点收集齐上游两个 input 的 barrier 之后，会执行本地快照，这里特地展示了 RocksDB incremental Checkpoint 的流程，首先 RocksDB 会全量刷数据到磁盘上（红色大三角表示），然后 Flink 框架会从中选择没有上传的文件进行持久化备份（紫色小三角）。
同样的， sink 节点在完成自己的 Checkpoint 之后，会将 state handle 返回通知 Coordinator 。

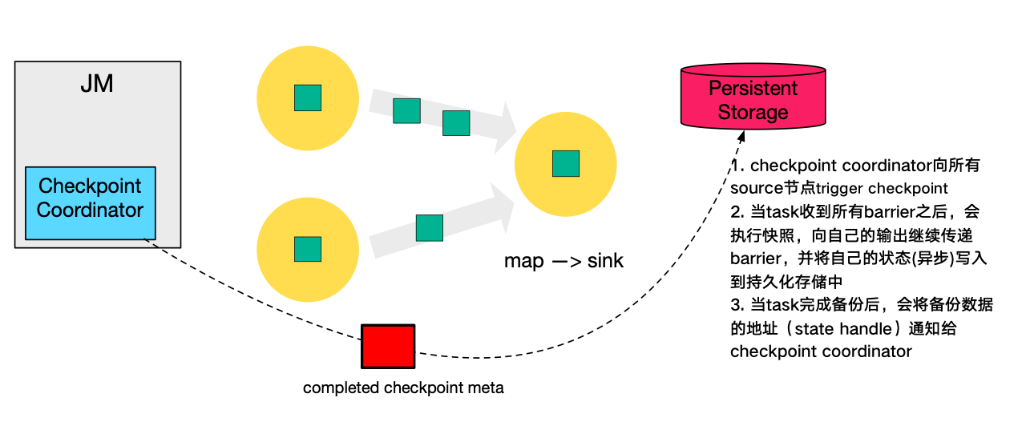

最后，当 Checkpoint coordinator 收集齐所有 task 的 state handle ，就认为这一次的 Checkpoint 全局完成了，向持久化存储中再备份一个 Checkpoint meta 文件。

4.3 Checkpoint 的 EXACTLY_ONCE 语义¶

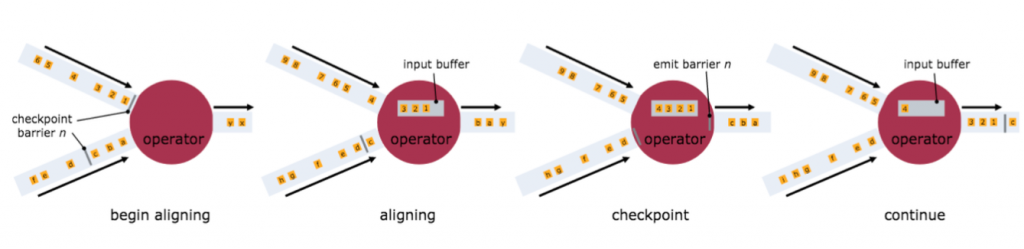

为了实现 EXACTLY ONCE 语义， Flink 通过一个 input buffer 将在对齐阶段收到的数据缓存起来，等对齐完成之后再进行处理。而对于 AT LEAST ONCE 语义，无需缓存收集到的数据，会对后续直接处理，所以导致 restore 时，数据可能会被多次处理。下图是官网文档里面就 Checkpoint align 的示意图：

需要特别注意的是， Flink 的 Checkpoint 机制只能保证 Flink 的计算过程可以做到 EXACTLY ONCE ，端到端的 EXACTLY ONCE 需要 source 和 sink 支持。

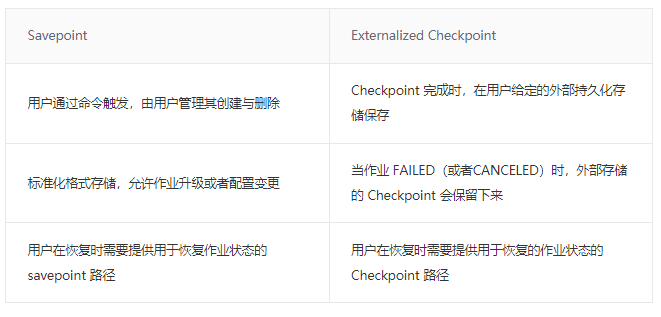

4.4 Savepoint 与 Checkpoint 的区别¶

作业恢复时，二者均可以使用，主要区别如下：
