6.1.3.1 原理介绍

1 异步物化视图构建

物化视图创建分区有两种方式：自定义分区和依赖基表的分区自动创建分区

1.1 自定义分区

创建物化视图时，如果不指定分区信息，物化视图将默认创建一个分区，所有数据都存放在这个分区中。

1.2 依赖基表进行分区

物化视图可以通过多个基表 JOIN 关联创建，并可以选择追随其中一个基表进行分区（建议选择事实表）。

例如，基表 t1 和 t2 的建表语句分别如下：

SQL
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
CREATE TABLE `t1` (
  `user_id` LARGEINT NOT NULL,
  `o_date` DATE NOT NULL,
  `num` SMALLINT NOT NULL
) ENGINE=OLAP
COMMENT 'OLAP'
PARTITION BY RANGE(`o_date`)
(
PARTITION p20170101 VALUES [('2017-01-01'), ('2017-01-02')),
PARTITION p20170102 VALUES [('2017-01-02'), ('2017-01-03')),
PARTITION p20170201 VALUES [('2017-02-01'), ('2017-02-02'))
)
DISTRIBUTED BY HASH(`user_id`) BUCKETS 2
PROPERTIES ('replication_num' = '1') ;
CREATE TABLE `t2` (
  `user_id` LARGEINT NOT NULL,
  `age` SMALLINT NOT NULL
) ENGINE=OLAP
PARTITION BY LIST(`age`)
(
    PARTITION `p1` VALUES IN ('1'),
    PARTITION `p2` VALUES IN ('2')
)
DISTRIBUTED BY HASH(`user_id`) BUCKETS 2
PROPERTIES ('replication_num' = '1') ;

若物化视图的建表语句如下：

SQL
1
2
3
4
5
6
7
8
9
CREATE MATERIALIZED VIEW mv1
BUILD DEFERRED REFRESH AUTO ON MANUAL
partition by(`order_date`)
DISTRIBUTED BY RANDOM BUCKETS 2
PROPERTIES (
'replication_num' = '1'
)
AS
SELECT t1.o_date as order_date, t1.user_id as user_id, t1.num, t2.age FROM t1 join t2 on t1.user_id=t2.user_id;

那么物化视图 mv1 将和 t1 一样，有三个分区：

  • [('2017-01-01'), ('2017-01-02'))

  • [('2017-01-02'), ('2017-01-03'))

  • [('2017-02-01'), ('2017-02-02'))

若物化视图的建表语句如下：

SQL
1
2
3
4
5
6
7
8
9
CREATE MATERIALIZED VIEW mv2
BUILD DEFERRED REFRESH AUTO ON MANUAL
partition by(`age`)
DISTRIBUTED BY RANDOM BUCKETS 2
PROPERTIES (
'replication_num' = '1'
)
AS
SELECT t1.o_date as order_date, t1.user_id as user_id, t1.num, t2.age FROM t1 join t2 on t1.user_id=t2.user_id;

那么物化视图 mv2 将和 t2 一样，有两个分区：

  • ('1')

  • ('2')

在依赖基表分区创建物化视图时，不同场景需要合理设计不同的分区策略，下面将举例说明多列分区、部分分区与分区上卷三种情况。

  1. 基表有多列分区

    Tip

    自 Doris 2.1.0 版本起支持多列分区

    目前仅支持 Hive 外表有多列分区。 Hive 外表有很多多级分区的情况，例如一级分区按照日期，二级分区按照区域。物化视图可以选择 Hive 的某一级分区列作为物化视图的分区列。

    例如， Hive 的建表语句如下：

    SQL
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
    CREATE TABLE hive1 (
`k1` int)
PARTITIONED BY (
`year` int,
`region` string)
STORED AS ORC;

alter table hive1 add if not exists
partition(year=2020,region="bj")
partition(year=2020,region="sh")
partition(year=2021,region="bj")
partition(year=2021,region="sh")
partition(year=2022,region="bj")
partition(year=2022,region="sh")

    当物化视图的创建语句如下时，物化视图 mv_hive 将有三个分区： ('2020') ， ('2021') ， ('2022')

    SQL
    1
2
3
4
5
6
7
    CREATE MATERIALIZED VIEW mv_hive
BUILD DEFERRED REFRESH AUTO ON MANUAL
partition by(`year`)
DISTRIBUTED BY RANDOM BUCKETS 2
PROPERTIES ('replication_num' = '1')
AS
SELECT k1,year,region FROM hive1;

    当物化视图的建表语句如下时，那么物化视图 mv_hive2 将有如下两个分区： ('bj') ， ('sh') ：

    SQL
    1
2
3
4
5
6
7
    CREATE MATERIALIZED VIEW mv_hive2
BUILD DEFERRED REFRESH AUTO ON MANUAL
partition by(`region`)
DISTRIBUTED BY RANDOM BUCKETS 2
PROPERTIES ('replication_num' = '1')
AS
SELECT k1,year,region FROM hive1;

  2. 仅使用基表部分分区

    Tip

    自 Doris 2.1.1 版本起支持此功能

    有些基表有很多分区，但是物化视图只关注最近一段时间的“热”数据，那么可以使用此功能。

    基表的建表语句如下：

    SQL
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
    CREATE TABLE t1 (
    `k1` INT,
    `k2` DATE NOT NULL
) ENGINE=OLAP
DUPLICATE KEY(`k1`)
COMMENT 'OLAP'
PARTITION BY range(`k2`)
(
PARTITION p26 VALUES [("2024-03-26"),("2024-03-27")),
PARTITION p27 VALUES [("2024-03-27"),("2024-03-28")),
PARTITION p28 VALUES [("2024-03-28"),("2024-03-29"))
)
DISTRIBUTED BY HASH(`k1`) BUCKETS 2
PROPERTIES (
'replication_num' = '1'
);

    物化视图的创建语句如以下举例，代表物化视图只关注最近一天的数据。若当前时间为 2024-03-28 xx:xx:xx ，这样物化视图会仅有一个分区 [("2024-03-28"),("2024-03-29")] ：

    SQL
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
    CREATE MATERIALIZED VIEW mv1
BUILD DEFERRED REFRESH AUTO ON MANUAL
partition by(`k2`)
DISTRIBUTED BY RANDOM BUCKETS 2
PROPERTIES (
'replication_num' = '1',
'partition_sync_limit'='1',
'partition_sync_time_unit'='DAY'
)
AS
SELECT * FROM t1;

    若时间又过了一天，当前时间为 2024-03-29 xx:xx:xx ， t1 则会新增一个分区 [("2024-03-29"),("2024-03-30")] ，若此时刷新物化视图，刷新完成后，物化视图会仅有一个分区 [("2024-03-29"),("2024-03-30")] 。

    此外，分区字段是字符串类型时，可以设置物化视图属性 partition_date_format ，例如 %Y-%m-%d 。

  3. 分区上卷

    Tip

    自 Doris 2.1.5 版本起支持此功能

    基表数据经过聚合处理后，各分区的数据量可能会显著减少。在这种情况下，可以采用分区上卷策略，以降低物化视图的分区数量。

    • List 分区

      需要注意的是， Hive 中的分区对应于 Doris 中的 list 分区。

      假设基表的建表语句如下：

      SQL
       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
      CREATE TABLE `t1` (
`k1` INT NOT NULL,
`k2` DATE NOT NULL
) ENGINE=OLAP
DUPLICATE KEY(`k1`)
COMMENT 'OLAP'
PARTITION BY list(`k2`)
(
PARTITION p_20200101 VALUES IN ("2020-01-01"),
PARTITION p_20200102 VALUES IN ("2020-01-02"),
PARTITION p_20200201 VALUES IN ("2020-02-01")
)
DISTRIBUTED BY HASH(`k1`) BUCKETS 2
PROPERTIES ('replication_num' = '1') ;

      若物化视图的创建语句如下，则该物化视图将包含两个分区： ("2020-01-01","2020-01-02") 和 ("2020-02-01")

      SQL
      1
2
3
4
5
6
7
8
9
      CREATE MATERIALIZED VIEW mv1
    BUILD DEFERRED REFRESH AUTO ON MANUAL
    partition by (date_trunc(`k2`,'month'))
    DISTRIBUTED BY RANDOM BUCKETS 2
    PROPERTIES (
    'replication_num' = '1'
    )
    AS
    SELECT * FROM t1;

      若物化视图的创建语句如下，则该物化视图将只包含一个分区： ("2020-01-01","2020-01-02","2020-02-01")

      SQL
      1
2
3
4
5
6
7
8
9
      CREATE MATERIALIZED VIEW mv1
    BUILD DEFERRED REFRESH AUTO ON MANUAL
    partition by (date_trunc(`k2`,'year'))
    DISTRIBUTED BY RANDOM BUCKETS 2
    PROPERTIES (
    'replication_num' = '1'
    )
    AS
    SELECT * FROM t1;

    • Range 分区

      假设基表的建表语句如下：

      SQL
       1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
      CREATE TABLE `t1` (
`k1` LARGEINT NOT NULL,
`k2` DATE NOT NULL
) ENGINE=OLAP
DUPLICATE KEY(`k1`)
COMMENT 'OLAP'
PARTITION BY range(`k2`)
(
PARTITION p_20200101 VALUES [("2020-01-01"),("2020-01-02")),
PARTITION p_20200102 VALUES [("2020-01-02"),("2020-01-03")),
PARTITION p_20200201 VALUES [("2020-02-01"),("2020-02-02"))
)
DISTRIBUTED BY HASH(`k1`) BUCKETS 2
PROPERTIES ('replication_num' = '1') ;

      若物化视图的创建语句如下，则该物化视图将包含两个分区： [("2020-01-01","2020-02-01")] 和 [("2020-02-01","2020-03-01")]

      SQL
      1
2
3
4
5
6
7
8
9
      CREATE MATERIALIZED VIEW mv1
    BUILD DEFERRED REFRESH AUTO ON MANUAL
    partition by (date_trunc(`k2`,'month'))
    DISTRIBUTED BY RANDOM BUCKETS 2
    PROPERTIES (
    'replication_num' = '1'
    )
    AS
    SELECT * FROM t1;

      若物化视图的创建语句如下，则该物化视图将只包含一个分区： [("2020-01-01","2021-01-01")]

      SQL
      1
2
3
4
5
6
7
8
9
      CREATE MATERIALIZED VIEW mv1
    BUILD DEFERRED REFRESH AUTO ON MANUAL
    partition by (date_trunc(`k2`,'year'))
    DISTRIBUTED BY RANDOM BUCKETS 2
    PROPERTIES (
    'replication_num' = '1'
    )
    AS
    SELECT * FROM t1;

      此外，如果分区字段为字符串类型，可以通过设置物化视图的 partition_date_format 属性来指定日期格式，例如 '%Y-%m-%d' 。

2 异步物化视图刷新

物化视图是按照分区为单位进行刷新的。如果物化视图没有指定分区，那么每次都刷新物化视图的默认分区，即刷新物化视图的全部数据。

物化视图有三种触发刷新机制：

2.1 手动触发

用户通过 SQL 语句触发物化视图的刷新，目前有三种策略：

  • 不关心具体刷新哪些分区，要求刷新完成后，物化视图的数据和基表保持同步。

    SQL
    1
    REFRESH MATERIALIZED VIEW mvName AUTO;

  • 不管物化视图现存哪些数据，刷新物化视图的所有分区。

    SQL
    1
    REFRESH MATERIALIZED VIEW mvName COMPLETE;

  • 不管物化视图现存哪些数据，只刷新指定的分区。

    SQL
    1
    REFRESH MATERIALIZED VIEW mvName partitions(partitionName1,partitionName2);

Tip

partitionName 可以通过 SHOW PARTITIONS FROM mvName 获取。

2.2 定时触发

通过物化视图的创建语句指定间隔多久刷新一次数据

  • 如果物化视图的创建语句如下，要求全量刷新（ REFRESH COMPLETE ），那么物化视图每 10 小时刷新一次，并且刷新物化视图的所有分区。

    SQL
    1
2
3
4
5
    CREATE MATERIALIZED VIEW mv1
REFRESH COMPLETE ON SCHEDULE EVERY 10 hour
partition by(`xxx`)
AS
select ...;

  • 如果物化视图的创建语句如下，要求自动计算需要刷新的分区（ REFRESH AUTO ），那么物化视图每 10 小时刷新一次（从 2.1.3 版本开始能自动计算 Hive 需要刷新的分区）。

    SQL
    1
2
3
4
5
    CREATE MATERIALIZED VIEW mv1
REFRESH AUTO ON SCHEDULE EVERY 10 hour
partition by(`xxx`)
AS
select ...;

2.3 自动触发

Tip

自 Apache Doris 2.1.4 版本起支持此功能。

基表数据发生变更后，自动触发相关物化视图刷新，刷新的分区范围与“定时触发”一致。

如果物化视图的创建语句如下，那么当 t1 的数据发生变化时，会自动触发物化视图的刷新。

SQL
1
2
3
4
5
CREATE MATERIALIZED VIEW mv1
REFRESH ON COMMIT
partition by(`xxx`)
AS
select ... from t1;

3 透明改写能力

Doris 的异步物化视图采用了基于 SPJG （ SELECT-PROJECT-JOIN-GROUP-BY ）模式的结构信息来进行透明改写的算法。 Doris 能够分析查询 SQL 的结构信息，自动寻找满足要求的物化视图，并尝试进行透明改写，使用最优的物化视图来表达查询 SQL 。

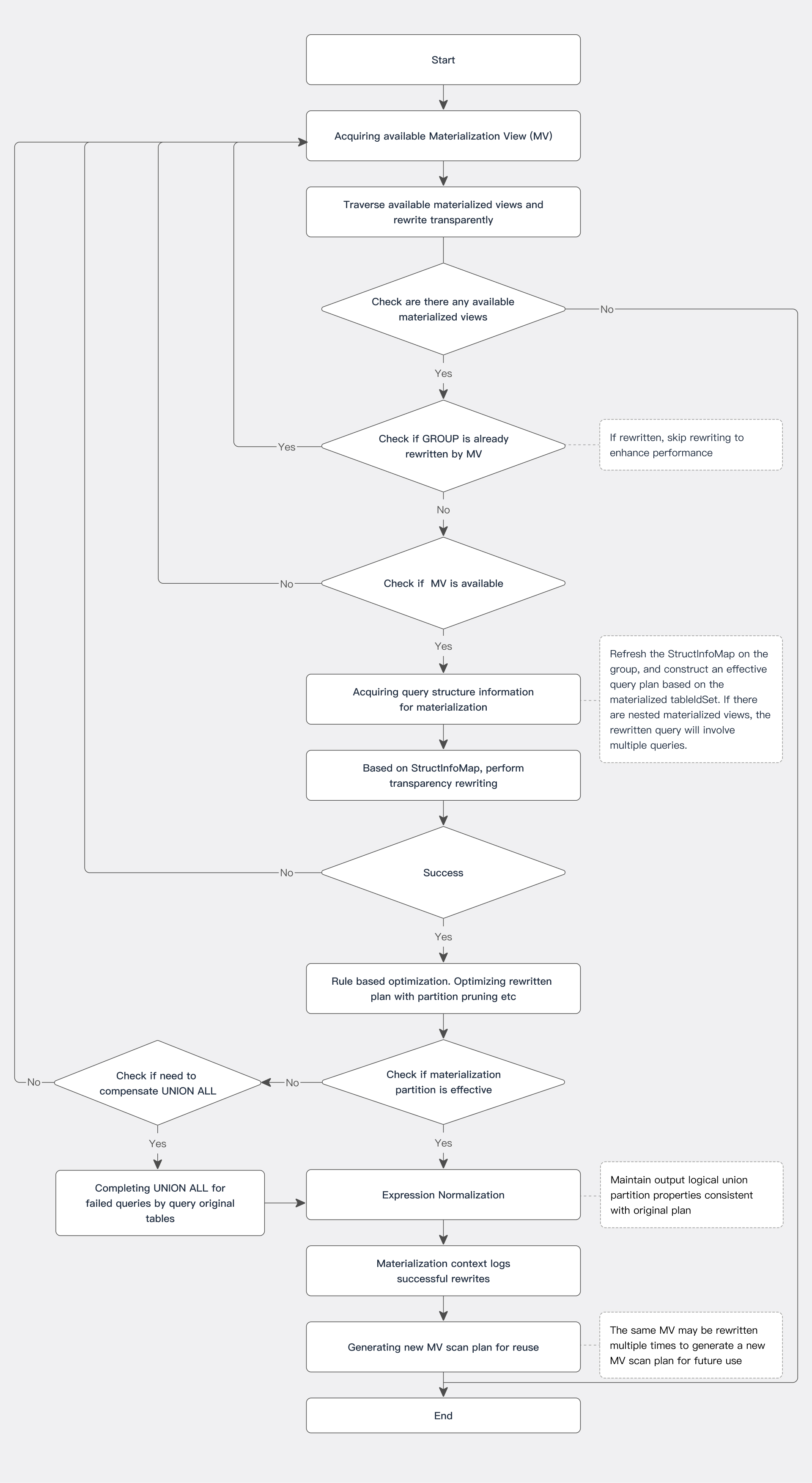

3.1 流程图

3.2 基于结构信息透明改写

如上述流程图所示，在获取物化对应的查询结构后，将基于结构信息进行透明改写。这时，需要做如下校验：

  1. 校验物化视图是否包含查询所需的所有行

    • 对于查询： SELECT * FROM T1, T2, ..., Tm WHERE Wq

    • 对于物化视图： SELECT * FROM T1, T2, ..., Tm WHERE Wv

    Warning

    查询的条件要强于或等于物化的条件。

    其中 T1 ， T2 是表、 Wq 代表查询的 WHERE 过滤条件、 Wv 代表物化视图 WHERE 过滤条件。要满足视图包含了查询所需要的所有行，就要满足过滤条件 Wq 能够推导出 Wv ，即 Wq -> Wv （比如 Wq > 20 ， Wv > 10 ， Wq 就能够推导出 Wv 。）

    对于表达式 W 还可以细化，过滤的表达式可以拆成三部分： PE ∧ PR ∧ PU 。

    • PE 代表相等的表达式；

    • PR 代表范围过滤的表达式，使用 < ， ≤ ， = ， ≥ ， > 连接的操作符；

    • PU 代表除了前面表达式的其余补偿表达式。

    因此，基于 Wq -> Wv 推导出（ PEq ∧ PRq ∧ PUq → PEv ∧ PRv ∧ PUv ）。其中 q 代表查询， v 代表物化视图。

    因为 A -> C ，那么 AB -> C ，上面的表达式可以进一步推导如下：

    Text Only
    1
2
3
    (PEq∧ PRq∧PUq⇒ PEv )∧
(PEq∧ PRq∧PUq⇒ PRv)∧
(PEq∧ PRq∧PUq⇒ PUv)

    可以进一步简化成：

    Text Only
    1
2
3
    (PEq ⇒ PEv ) (Equijoin subsumption test 等值条件校验)
(PEq ∧ PRq ⇒ PRv) (Range subsumption test 范围条件校验)
(PEq ∧ PUq ⇒ PUv ) (Residual subsumption test 补偿条件校验)

    • 等值条件校验：总体原则是物化视图的相等表达式是查询相等表达式的子集。等价表达式具有传递性，也应保持正确性。

    • 视图的范围表达式应包含查询的表达式。例如， T=常量值 ，可以转换成 T>= 常量值 and T<= 常量值的形式 。

    • 采用 Expression Equals 的方式，校验物化视图中出现的补偿表达式是否是查询补偿表达式的子集。

    接下来，我们将通过举例进一步解释检验步骤：

    物化视图的定义：

    SQL
    1
2
3
4
5
6
7
8
9
    Select l_orderkey, o_custkey, l_partkey,
l_shipdate, o_orderdate,
l_quantity*l_extendedprice as gross_revenue
From dbo.lineitem, dbo.orders, dbo.part
Where l_orderkey = o_orderkey
And l_partkey = p_partkey
And p_partkey >= 150
And o_custkey >= 50 and o_custkey <= 500
And p_name like ‘%abc%’

    查询的定义：

    SQL
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
    Select l_orderkey, o_custkey, l_partkey,
l_quantity*l_extendedprice
From lineitem, orders, part
Where l_orderkey = o_orderkey
And l_partkey = p_partkey
And l_partkey >= 150 and l_partkey <= 160
And o_custkey = 123
And o_orderdate = l_shipdate
And p_name like ‘%abc%’
And l_quantity*l_extendedprice > 100

    第一步：计算等价类

    • 视图等价类： {l_orderkey, o_orderkey} ， {l_partkey, p_partkey} ， {o_orderdate} ， {l_shipdate}

    • 查询等价类： {l_orderkey, o_orderkey} ， {l_partkey, p_partkey} ， {o_orderdate, l_shipdate}

    第二步：校验等值等价类

    • 若 视图等价表达式 = 查询等价表达式的子集 ，则通过校验。

    第三步：计算范围表达式

    • 视图范围表达式： {l_partkey, p_partkey} ∈ (150, +∞) ， {o_custkey} ∈ (50, 500)

    • 查询范围表达式： {l_partkey, p_partkey} ∈ (150, 160) ， {o_custkey} ∈ (123, 123)

    第四步：校验范围表达式

    • 视图范围表达式： (150, 160) 在 (150, +∞) 范围内

    • 查询范围表达式： (123, 123) 在 (50, 500) 范围内

    第五步：校验补偿表达式

    • 视图补偿表达式： p_name like'%abc%'

    • 查询补偿表达式： p_name like'%abc%'

    因为 l_quantity*l_extendedprice > 100 ，视图的补偿表达式是查询的子集。在经过以上步骤校验，可以保证所有的行从视图中获取，需要在视图上添加补偿条件，补偿条件如下：

    SQL
    1
2
3
4
    (o_orderdate = l_shipdate),
({p_partkey,l_partkey} <= 160),
(o_custkey = 123), and
(l_quantity*l_extendedprice > 100.00).

  2. 补偿的条件是否可以从物化视图获取

    需要对视图添加补偿条件，才能保证最终获取的数据和原始查询一致。需要进行校验，验证补偿条件中选择的列或表达式可以从视图上获取。

    即需要校验列 o_orderdate ， l_shipdate ， p_partkey ， {p_partkey, l_partkey} ， o_custkey 以及表达式 l_quantity*l_extendedprice 是否可从视图中获取。

  3. 表达式和列是否可从物化视图获取

    与校验补偿条件相似，如果输出表达式是常量，可以直接在视图上复制常量；如果是简单的列引用，校验它是否可以从视图中获取；对于表达式，如果表达式的列可以从物化视图中获取，就直接获取，否则校验不通过。

  4. 输出数据重复度一致校验

    对于查询和使用物化视图后获取的数据，对于重复的行，需要有相同的重复行数。如果查询和物化视图引用的表相同，就不会出现上述问题。只有当查询和物化视图引用的表不同时，才有可能出现重复的行且重复行数不同的情况，比如星型查询多一个连接关系时，如果连接键不是主外键的关系，就容易造成数据膨胀，导致数据重复因数不一致。

    通常需要校验物化视图和查询在相同表情况下的 JOIN 类型，以及在不同表情况下是否满足 JOIN 消除。

  5. 聚合校验

    • 物化的维度是否比查询更细，是否包含查询的维度

    • 查询使用的聚合函数是否可以从物化视图获取，或者是否可以通过物化视图的函数上卷获得。
